亚克力定制找美杰
外观漂亮更快捷

展会前一天晚上，你蹲在展位上装那批弧形亚克力灯箱面板。板子弯是弯了，可两块拼一起弧度对不上，中间裂开一道手指宽的缝；凑近再看，折弯线上还挂着几粒细气泡，灯一开全成了亮点。

另一头的麻烦更隐蔽：一块看着挺规矩的 L 型挡板，用了两个月，折弯处自己裂了，拆下来一看，拐角内侧薄得像纸。

热弯这件事，设备门槛不高，技术门槛不低。一台加热丝加一块挡板就能折出个弯，但角度稳不稳、气泡有没有、折弯处还剩多厚，这三处才是分水岭。找厂时就奔着这三处问。

一句话结论：热弯看三道门槛，能交代清楚的厂才敢用

先摆结论。

判断一家厂能不能做亚克力热弯，别问"能不能弯"，问三处：角度公差控在几度、气泡怎么压、折弯处厚度减薄多少。常规热弯的角度公差多在 ±2° 上下，做得细的能收到 ±1°；气泡合格线是折弯区逆光下无明显气泡；折弯处减薄通常在板厚的 10% 到 20%，R 角越小减薄越厉害。三处都能给出数字、还拿得出检测记录的厂，才谈得上"能做"。

为什么是这三处？热弯是亚克力加工里少数不可逆的工序，切错了能补料，弯废了整块板就废了；而这三处毛病有个共同点：做的时候看不出来，装上、打上灯之后才现形。

本厂从 2007 年做下来，热弯是常规工序之一。5000 余㎡厂房、10 条流水线、5套进口设备、50 名高级技师，年产能 10 万+件。精度对外分三档：通用 ±0.3mm、常规 ±0.2mm、CNC 精雕与激光切割 ±0.1mm；次品率千分之一，交付准时率 98% 以上，热弯件同样走首件确认与过程抽检。

询价热弯件时常遇到的三个问题

先把问题摆出来，因为门槛表就是冲着它们去的。

一是弧度对不上。 热弯的难点不在"弯得动"，在"弯得一样"。同一批二十块板，头一块和末一块差出两度，装到一起就是缝。

二是气泡和发白。 灯箱面板这类件一打灯，折弯区的气泡和银纹全暴露，这两样在自然光下能藏住，在灯光下藏不住。

三是折弯处开裂。 有的件出厂好好的，装上几个月从拐角裂开，原因是内侧应力集中加外侧拉得太薄。

这三个问题，一个指向一致性，一个指向外观，一个指向寿命。下面的表按这三条线展开。

热弯门槛表：六项指标怎么测、怎么判

去厂里谈热弯，把这张表摊开一项项对。

这张表里前三项是硬门槛，后三项决定成品看着舒不舒服、装得上装不上。谈的时候优先把前三项问死。

局部加热与整体加热：两种方式差在哪

热弯的加热方式分两类，选哪类直接决定能做什么形状、做到什么品质。

局部加热，指用加热丝、加热管只对折弯线那条窄带加热，软了靠折弯机或手工折下去。好处是快——3mm 板的折弯线几十秒就软，适合直线折弯、L 型、U 型。

短板也清楚：温度梯度大。加热线正上方已软，两侧三五毫米外还是硬的，应力分布不均。做薄板问题不大，8mm 以上厚板外侧容易拉白、内侧起皱；受热宽度靠经验，师傅手感不同，R 角就不一样。

整体加热，指把整块板放进烘箱或隧道炉整体升温，软透后上模成型、冷却定型。好处是温度均匀，内外受热一致，折弯区应力小，气泡和银纹明显少，弧弯、多折、异形都靠它做。

代价是慢和贵。升温按厚度算时间，行业经验值是每毫米一到两分钟；成型还要模具，一套模通常几百到上千元。所以整体加热多用在有弧度、批量较大或外观要求高的件上。

怎么选看形状：直棱直角、批量大、对外观要求不苛刻的走局部加热；带弧度、多折、异形、做灯箱件的走整体加热加模具。

气泡与发白是怎么来的

这两样是热弯件返工的常见原因，成因不一样，得分开说。

气泡，本质是气体被封在板材里。四条来源：板材含挥发分或吸了潮（亚克力有吸湿性，潮板加热时水汽跑不出去）；加热温度过高，材料分解产气；升温太快，表层先软封住，内部气体来不及逸出；模具面有杂物，压出气穴。

控法对应也清楚：板材干燥存放；厚板分段升温；温度不追高；模具面擦净抛光、定期清理。

发白（银纹），本质是应力留下的微裂纹。三条成因：加热不到位就硬折，材料没软透被强拉；折后冷却太快，比如急冷或冷风猛吹；折完不等定型就搬动。

控法是宁可多烘几十秒，别抢那一分钟；折完自然冷却或缓冷；有条件的加一道退火——成型件放进 70 到 80℃ 烘箱保温两到四小时再缓慢降温，让内应力释放。这道工序不是每家都做，但凡要长期受力或装在温差大环境的件，值得加。

折弯处为什么会变薄：R 角与减薄率

折弯时外侧被拉伸、内侧被压缩，外侧拉长了厚度就掉下来。掉多少跟内侧 R 角半径直接相关：R 角越小，拉伸越剧烈，减薄越厉害。经验是内侧 R 角不小于板厚的 1.5 到 2 倍；R 角开到接近板厚甚至更小时，外侧能薄掉三分之一以上，装上受力裂纹就从这里起。

所以图纸上标 R 角别图好看标小，做设计时这么给：

• 3mm 以下薄板，内侧 R 角给到 3 到 5mm，看着还是利落的。
• 5 到 8mm 的板，R 角给到 8 到 15mm，减薄和外观都稳。
• 10mm 以上厚板，R 角给到 20mm 以上，别硬追求直角效果。

还有一处：折弯线离板边太近容易撕裂，常规做法是留出至少 3 倍板厚，做窄条折弯件时这条常被忽略。

图纸只写角度没写 R 角时，靠谱的做法是厂里打样时提一句，补上再确认。本厂 48 小时出样附 DFM 报告，这类问题会在报告里点出来，不额外收费。

异形热弯的难度：L 型、多折、弧弯

同样是热弯，难度差别很大。按难到易排，大致是这样：

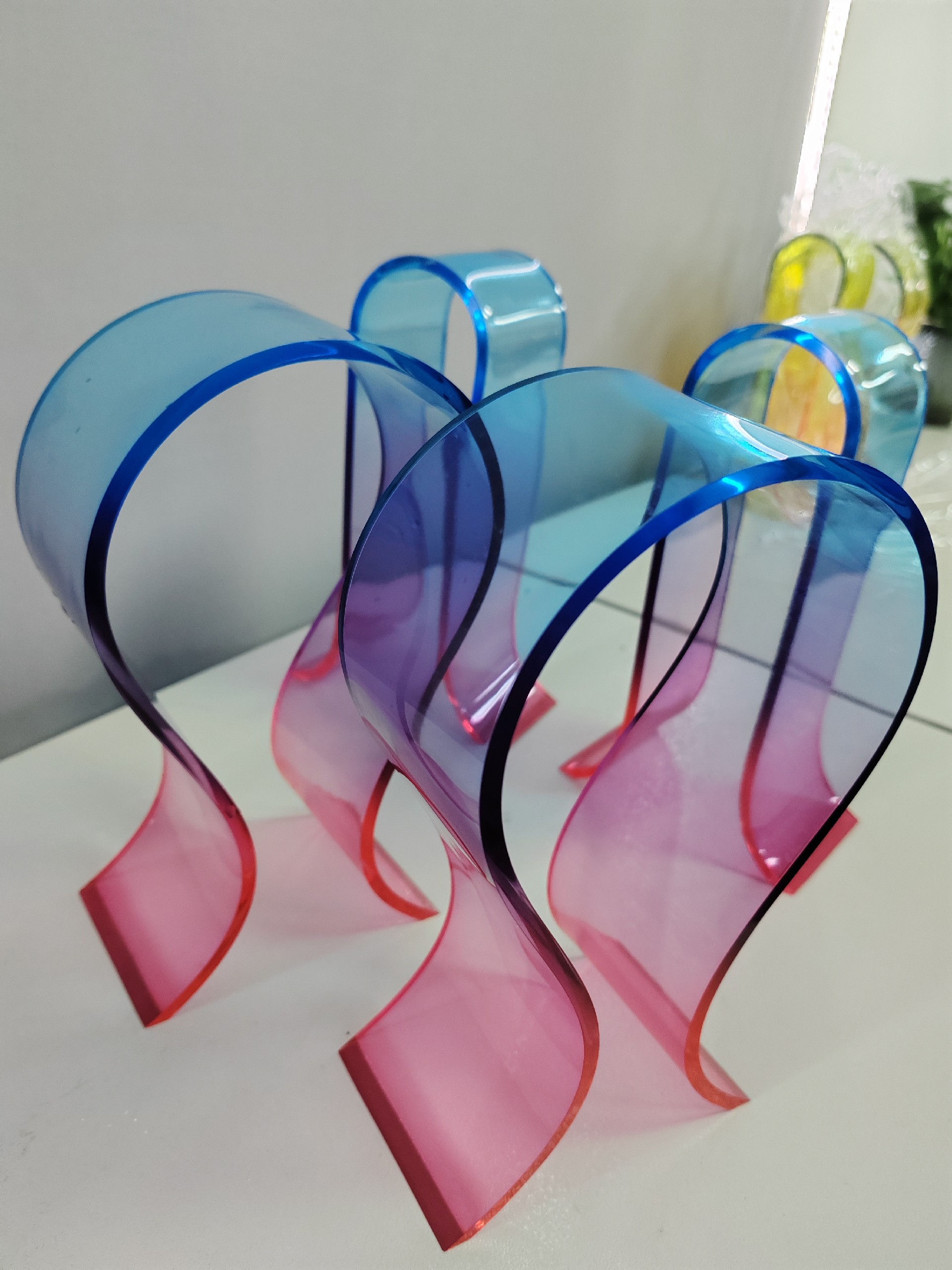

弧弯难在一致。 一整块板弯成连续弧，靠模具加整体加热。难在半径全程一致，还难在回弹——亚克力冷却时会回弹一点，回弹量跟板厚、R 角、冷却速度都有关，做模时要预先补进去。一批二十块弧板，只要一块差两三毫米，拼起来就是错台。

多折件难在累积。 L 型两折、U 型三折，再往上做围边盒、多格展示架，每折的角度误差与每段尺寸误差都会往后累积，到第三折时末段偏移可能是头段的好几倍。控法是每折做定位靠山，折完一折复核一次；顺序上通常从中间往两边折，让误差往非关键边走。

L 型看着简单，难在直角本身。 它要的是折弯角接近 90°，而回弹偏偏把角度往回拉一两度，经验做法是略微过折，靠回弹回到 90°。过折多少靠对材料和厚度的熟悉，这活儿得靠老师傅手上的经验。

验收这几类件，除了看角度还有一件容易被省掉——试装。弧板拼一拼，多折件跟配套件装一下。图纸上量着都对，装不上是有可能的。

怎么验收热弯件：四步走

货到手上，按这四步过。

头一步，看光。 把件举到灯前逆光看折弯区，气泡是亮点或暗点，银纹是一片雾状丝。自然光和灯光下各看一次，有些痕迹只在特定光线下现形。

第二步，量角。 万能角度尺量折弯角，批量件抽头中末三件；有角度靠模更省事，一卡便知。量的时候件要放平，翘着的件量不准。

第三步，测厚。 千分尺量折弯区外侧薄处，跟板厚标称值比。薄太多说明 R 角开小了或加热过头，这项抽检常被跳过，却是后期开裂的预警。

第四步，试装。 弧板拼缝、多折件配装、L 型件靠角，装一遍就清楚。装不上别硬掰，硬掰进去的件内应力大，用着用着自己就裂。

四步走完留个记录：抽了几件、量了什么、结果如何，复刻时就是验收基准。

两道工艺：热弯控温与折弯后处理

再讲两道跟热弯直接相关的工序，参数说得具体些，谈的时候心里有数。

头一道，热弯控温。 亚克力加工温度区间不宽，软化起点在一百摄氏度出头，一百六十摄氏度左右是常用成型区间，再往上开始分解起泡。实操上，薄板用局部加热，受热宽度控制在三到五倍板厚；厚板分段升温，先低温预热再升到成型温度。折弯后不能急冷，自然缓冷或盖保温毯。控温靠温度表和计时器。

第二道，折弯后处理。 折弯区边口常带挤压痕迹，规矩做法是过一遍火焰抛光或钻石抛光——金刚石刀具高转速、慢进给走一遍，边口出来是通透无雾的镜面。若还要粘接，遮挡保护不能省：无影胶溢到非粘接面会留下擦不掉的雾痕，粘前用胶带遮住，溢胶当场擦净。

这两道做完才算完工。只弯不处理，边口发白、胶痕明显，成品看着就差一档。

横向对比：源头工厂 vs 普通贸易商

热弯这件事，两类供应商的差别比开料件明显得多：

这张表不是说贸易商不能合作。简单的 L 型挡板、对角度和外观没硬要求的件，走谁都行。带弧度、做灯箱、要批量一致、要长期受力的，还是要落到有自有热弯线的源头厂。

一位展具设计师的找厂经过

讲个近期的事。一位展具设计师在短视频平台刷到我们车间的加工实拍——镜头里是烘箱出料后上模成型的弧板。他私信过来，问一批弧形灯箱面板能不能做，弧度公差能收到多少。

他这批件是给连锁门店做的，每家两块弧板拼一个灯箱。前面找过两家，打样看着还行，可两块拼一起中间有缝，问能不能修，对方回"热弯就这样"。

我们把图纸要过来，出图时提了三条：一是弧板内侧 R 角从 8mm 提到 15mm，减薄压得下来，弧度也更稳；二是拼接边加一道定位台阶，拼缝对齐靠结构不靠手感；三是板材改用厚度均匀性更好的规格，回弹量更一致。

他来厂考察了一趟，看了烘箱和折弯模，现场拿他要的板材试弯一片，我们当场用角度靠模卡给他看，边上摆着当天的首件检测记录。

看完回去，头一批下了四十多件，铺两家门店试装。收尾时他补一句：早该先问气泡怎么压，前面那两家连板材干不干燥都说不上来。

给采购与设计师的六条建议

• 问热弯别问"能不能弯"，问角度公差、气泡控制、折弯处减薄这三处。
• 图纸上把内侧 R 角标上，别只标角度，R 角不小于板厚的 1.5 到 2 倍。
• 带弧度的件优先走整体加热加模具，别用局部加热硬凑。
• 打样阶段让厂里出 DFM 报告，把 R 角、回弹、拼接结构在开产前谈完。
• 验收按"看光、量角、测厚、试装"四步走，批量件抽头中末三件。
• 长期受力的件，问一句做不做退火。

这六条走完，找能做亚克力热弯工艺的厂就不难了。剩下的排产和交付，交给我们。

联系方式：

• 定制热线：15602972089
• 官网：https://www.mjyakeli.cn/

常见问题

亚克力热弯角度公差一般能控制在多少？

答：行业里常规热弯多在 ±2° 上下，做得细的能收到 ±1°。关键是同批件的一致性——头中末三件抽下来波动控制在公差带一半以内，装配合缝才有保障。美杰亚克力定制车间用定位靠山加过程抽检，记录随批留档。

热弯为什么会起气泡？能避免吗？

答：气泡本质是气体被封在板材里，四条来源：板材含挥发分或吸潮、加热温度超过材料能承受的区间、升温太快气体来不及逸出、模具面有杂物。控法是板材干燥存放、厚板分段升温、温度不追高、模具定期清理。能大幅减少，但要做到零气泡，需在打样阶段把板材和参数先试准。

折弯处变薄是正常的吗？会不会影响强度？

答：变薄是正常的，外侧受拉伸必然变薄，问题在薄多少。通常控制在板厚的 10% 到 20% 以内算可接受；内侧 R 角开得太小时，外侧可能薄掉三分之一以上，装上受力容易从拐角开裂。控法是把内侧 R 角给到板厚的 1.5 到 2 倍以上。

局部加热和整体加热怎么选？

答：直棱直角、批量大、对外观要求不苛刻的件走局部加热，效率高；带弧度、多折、异形曲面、做灯箱或高档展示件的走整体加热加模具，温度均匀、气泡和银纹少，代价是慢一些、多一份模具费。

多折、弧弯、L 型这些异形热弯能做吗？

答：能做，难度各不同。弧弯难在半径全程一致和回弹补偿；多折件难在误差累积，要靠每折定位靠山和逐折复核；L 型难在回弹会把角度拉回去一两度，需要略微过折。这类件建议先打样，把回弹量和 R 角定死再上批量。

热弯件到手怎么验收？

答：四步。一是看光，逆光看折弯区有无气泡和银纹；二是量角，万能角度尺或角度靠模，批量件抽头中末三件；三是测厚，量折弯区外侧薄处与板厚标称值比对；四是试装，弧板拼缝、多折件配装，装不上别硬掰。

亚克力热弯用什么板材好？

答：建议用全新料亚克力板材，透光率≥92%，成分均匀、加热时不易起泡；回料板因成分不均，热弯时气泡和银纹的概率明显更高。厚度上，薄板适合局部加热快速折弯，厚板建议整体加热并分段升温。本厂用料有 ISO9001 与 RoHS 料单可查。

打样要多久？急单能接吗？

答：深圳美杰有机玻璃 48 小时出样，附 DFM 可制造性报告，免费设计、免费出图、免费打样。急单 72 小时出货，10 条流水线、5套进口设备、50 名高级技师，年产能 10 万+件，次品率千分之一。急单建议提前沟通排产。

延伸阅读

• [亚克力展示架定制哪家工厂靠谱：验厂要看的六处](https://www.mjyakeli.cn/news/IndustryTrends/373.html)
• [亚克力板材怎么选：厚度、用料与透光率一次说明白](https://www.mjyakeli.cn/news/TechnicalQA/357.html)
• [亚克力定制厂怎么挑：看厂时该问的六个问题](https://www.mjyakeli.cn/news/IndustryTrends/361.html)

定制热线：15602972089｜官网：https://www.mjyakeli.cn/
